把神经网络连成一部动画

在 B 站观看：神经网络动画演示 | Dive into deeplearning

我做了一部 11 分钟的神经网络动画，叫 Neural Choreography。内容跟着《动手学深度学习》走，从线性回归、卷积、循环网络，一直做到注意力机制、优化器和词向量，一共挑了 49 个片段。

我想做的是一部可以从头看到尾的片子。哪怕完全不懂模型，光看屏幕上的点怎么聚在一起、连线怎么抽拉展开、几何体怎么形变，也能看下去。

观看或下载完整配乐版（正片 11 分 21 秒，上传版另加了 12 秒署名）

项目刚建的时候名字叫 points-still-moving，也就是“点还在动”。后面改叫 Neural Choreography，因为我觉得“编舞”更接近我后来想干的事：用同一批点和线，放进不同的网络结构，让它们换个方式动起来。

但前面的版本离这个目标差得很远。每节确实都把数据老老实实算出来了，单看也行，连着看就特别催眠。换个标题、换个颜色，小球走来走去还是那几条路线。文字占了大半个屏幕，画面本身其实没说明白什么。

代码大部分是扔给 Codex 写的，我主要负责看预览、提要求、反复打回去重做。反馈记录里出现最多的就是“丑”、“无聊”、“看不出来”。有一次看完 RNN 的预览，我直接跟它说：你这就是把算出来的数值戳在坐标轴上。隐藏状态有了坐标，也画出了轨迹，但我还是看不出它怎么把前面的信息接过来，又怎么被后面的输入改掉。

我一直在照着 3Blue1Brown 的画面找感觉。除了黑底、细线和克制的颜色，最关键的是对象变换的过程——眼睛能一直盯住一个东西，看着它去哪儿、变成什么。后来哪怕给图加了立体投影，只要这个变换关系看不清，就还是得推倒继续改。

后面我学乖了，要求提得越来越具体。

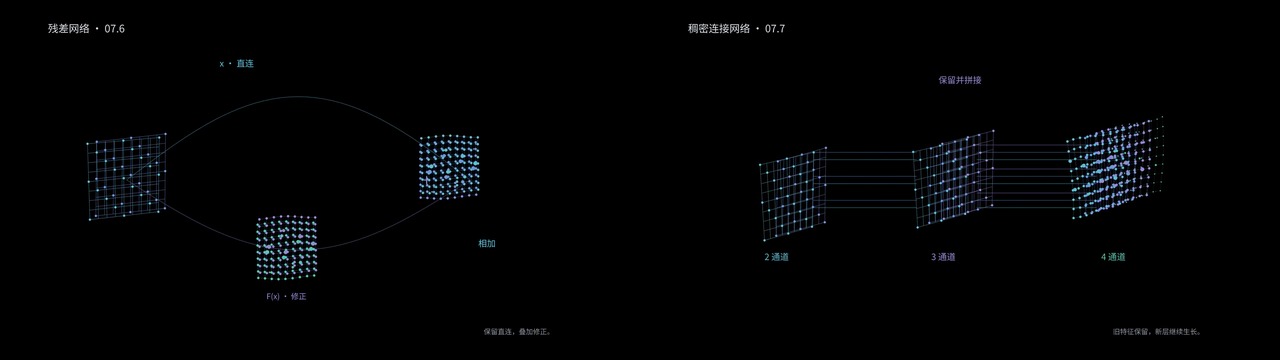

比如 ResNet，必须能明显看出一根线绕过中间的变换、直接插回主路；DenseNet 则要把前面每一层的输出都留着，后面的层要一根根接过去。这两段看完，得让人记住它们在拓扑上的区别。

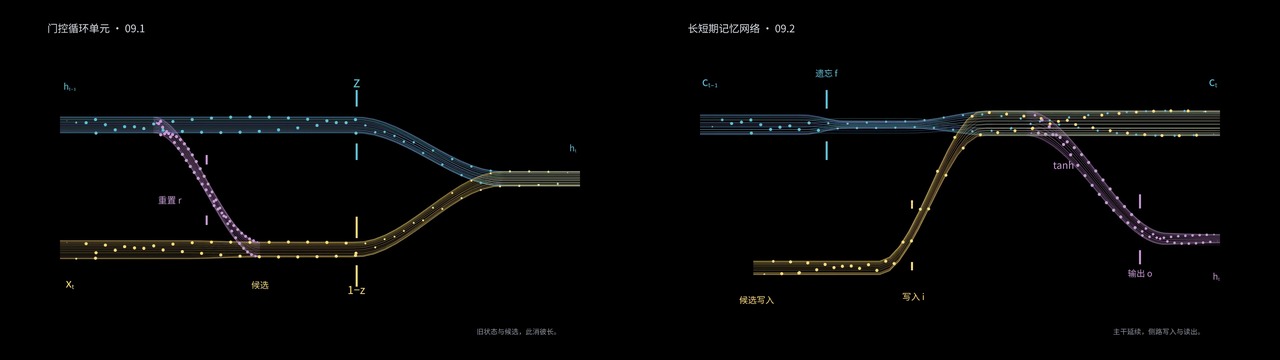

GRU 和 LSTM 返工的次数也多。早期版本就是几股流线乱飘，不看标题根本分不出谁是谁。改了好几轮，才把保留、更新、门控拆到不同的路径上，LSTM 那条长长的记忆通道才算露出来。深度 RNN 要看出层跟层往上递，双向 RNN 要看出两头对着走。屏幕上既然打了这些名字，画面里就必须有对应的结构。

文字也是在这几轮里越删越少。最后只留了中文主题、章节号，加一句短提示。看预览的时候，我习惯先盯着动画看，最后才看那行字。如果动画没看懂，必须靠读那行字才能反应过来，那画面就还得改。

怎么把这 49 段顺畅地接起来，也卡了我很久。

一段一段拆开看还过得去，拼在一起就很别扭。比如 ResNet 接 DenseNet 那里，之前的版本是上一段刚停，下一段就换了全套场景，像在翻 PPT。后来的办法是尽量留住上一段的一点东西——可能是一个残存的形状、一种颜色，或者一点运动的惯性，让下一段顺着这个由头继续长出来。片子结尾也是这样，又收回到了开头的粒子环上。

这么一来，改动成本就很高。一个局部动画做得再好看，只要接不上前后，就得调速度、挪位置，甚至整段删了重做。

底层动画是用 Zanim 写的。中间有一阵子我也怀疑过，是不是这工具限制了发挥，想过要不要换方案。最后还是忍住了，已经攒了这么多片段，无论如何先把这一版剪成一个完整的视频，别陷进工具折腾里。

配乐也折腾了一圈。先试了一段原创配乐，觉得不好听；又换成夜曲风的钢琴独奏，强行拉长到 11 分钟，中间还特意改了调性和编排，听下来还是不对劲。

最后索性用了现成的三首古典钢琴录音：

• 贝多芬《悲怆奏鸣曲》第二乐章
• 柴可夫斯基《感伤圆舞曲》（剪掉了重复的一段）
• 萨蒂《裸体舞曲》第 1 首

曲子没做变速，中间留了一点气口，最后用萨蒂收尾。录音演奏者是 Paul Pitman、Luis Kolodin 和 Kevin MacLeod，来源跟许可我放在仓库的制作记录里了，视频片尾也有署名。

现在导出的版本是 1080p、60 帧。片子肯定还有很多能挑刺的地方，里面有严谨的计算，也有不少为了方便看而硬凑的投影、粒子动效和转场。哪些是真算出来的，哪些是人为编排的，源码和记录里都写了。

先放出来这一版。成片和代码都在下面，感兴趣的可以直接去翻：

作品仓库：Neural Choreography

动画引擎：Zanim
